Siemens SIMATIC

本書では、OpenLM を Siemens SIMATIC と連携してライセンス使用状況を監視し、統計情報を取得する方法を説明します。

要件​

Siemens SIMATIC を問い合わせるには、次をインストールしてください:

  1. 組織内のマシンに OpenLM Server v2.x
  2. Siemens SIMATIC と同じマシンに OpenLM Broker v22.5 以降

監視機能と特徴​

OpenLM Broker 経由で利用できる監視機能は次のとおりです:

機能粒度ライセンス総数ライセンス使用状況拒否レポート借用ライセンスのレポート有効期限のレポート冗長化（複数サーバー）
対応分✔✔❌❌❌❌

OpenLM Broker の設定​

Diagram of how OpenLM interfaces with Siemens SIMATIC License Manager OpenLM と Siemens SIMATIC の連携図

Broker は Siemens SIMATIC のログファイルを読み取ります。読み取り後、データを集計して OpenLM Server に送信します。

OpenLM Broker は事前にインストールし、OpenLM Server へレポートするよう設定しておく必要があります:

  1. Add Port をクリックします。
  2. Broker はログファイルのみを読み取るため、任意のポート番号（例: 888）を入力します。
  3. License Manager Type の一覧から Siemens SIMATIC を選択し、Apply をクリックします。
  4. Vendors で Vendor Name to Be Filled を選択し、Vendor Name に Siemens SIMATIC を入力して Apply をクリックします。
  5. Log Files を選択し、Add Log File をクリックします。
  6. 新しい log ノードを選択し、[…] をクリックして Siemens SIMATIC License Manager の .log ファイルを参照します。
  7. Apply をクリックします。
  8. Restart Broker をクリックします。

代替: Broker Web UI での設定​

  1. ブラウザで http://localhost:5090/ を開きます。

  2. License Managers → Add License Manager をクリックします。

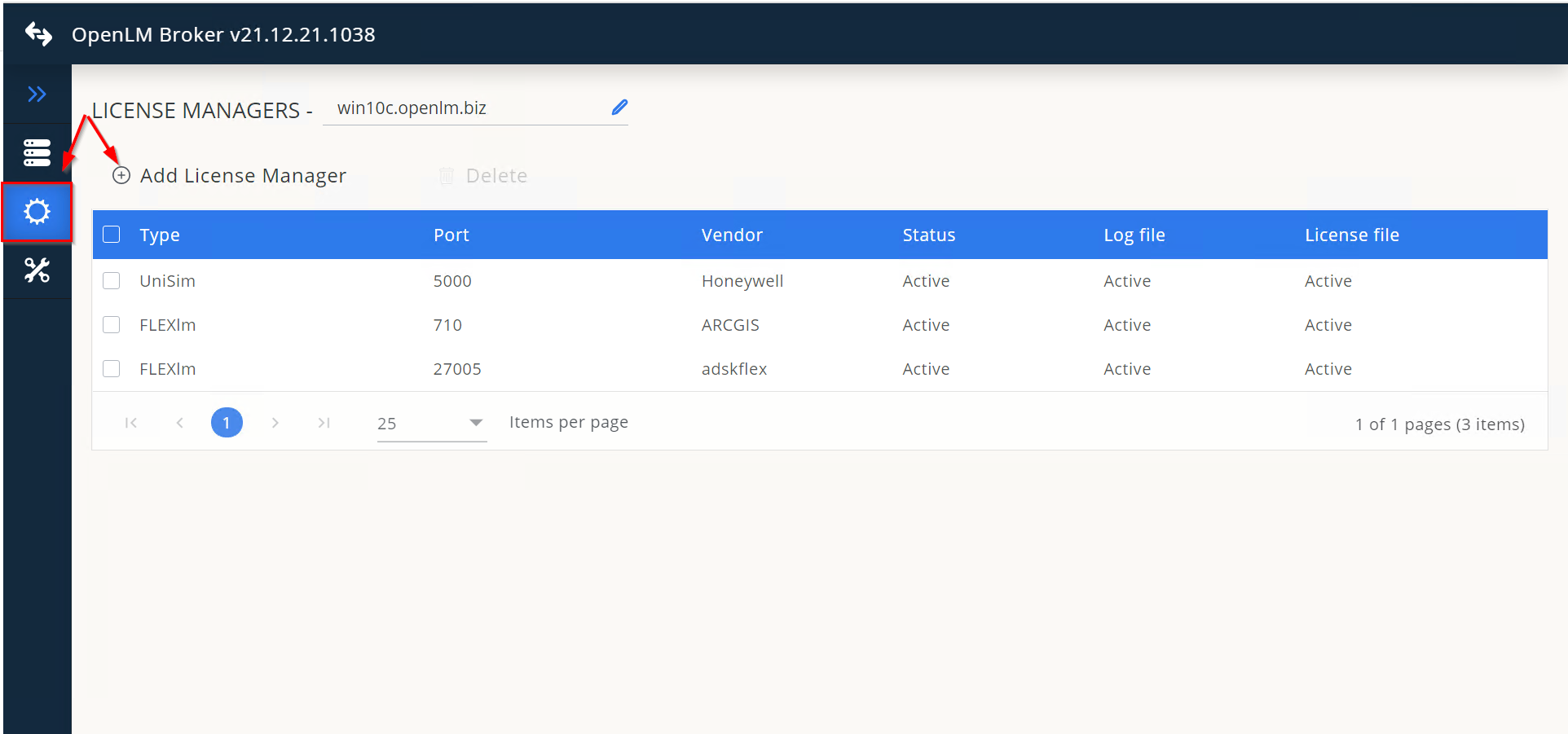

    Add license manager in Broker Web UI

  3. ポップアップでライセンスマネージャーの種類を選択し、任意のポート番号（例: 888）を入力して Add をクリックします。

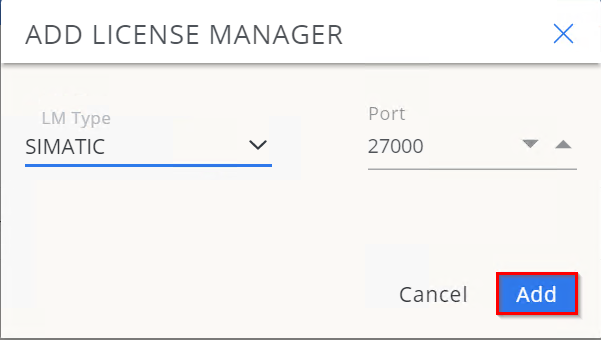

    License manager type selection

  4. Vendors に移動し、Add Vendor をクリックして名前を入力し、Confirm をクリックします。

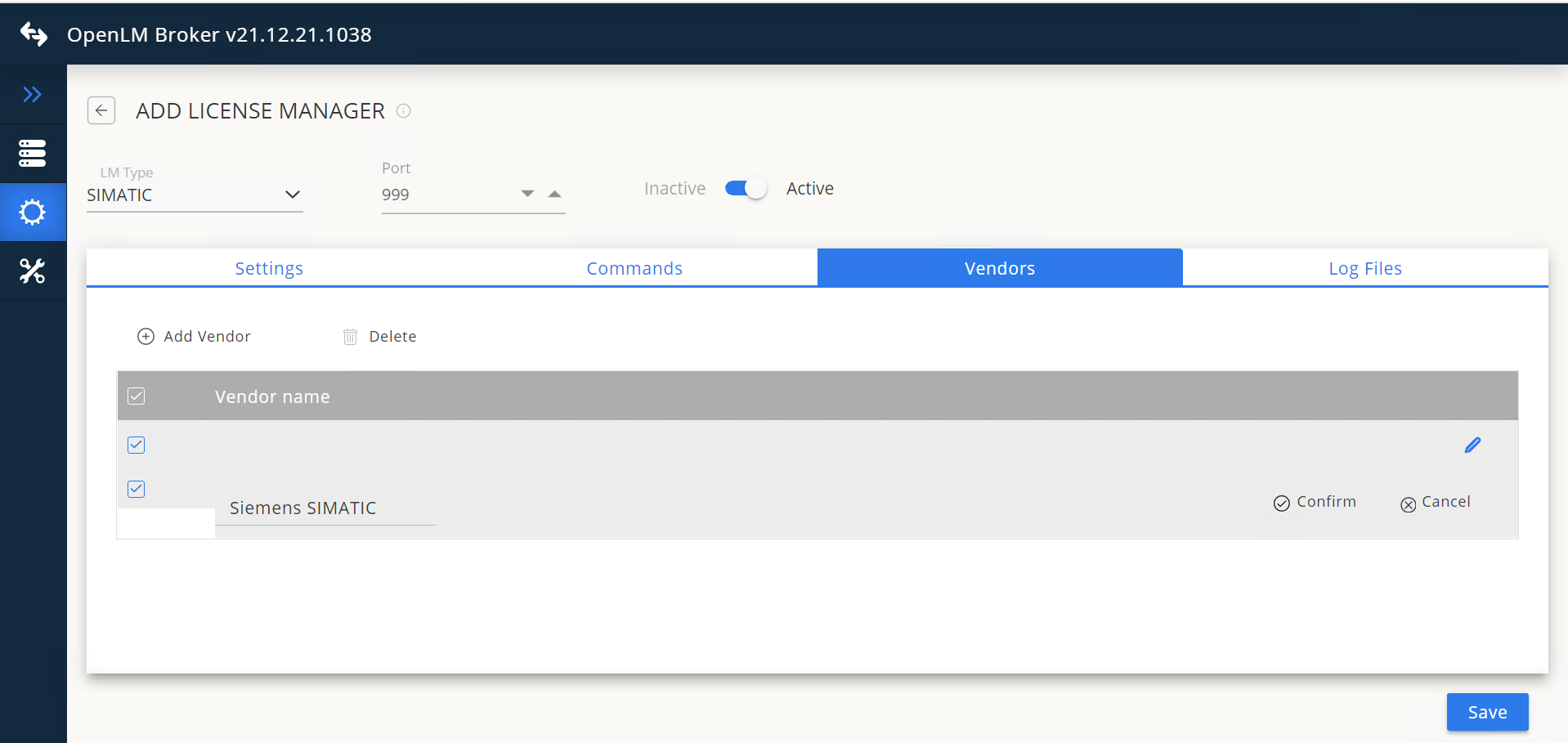

    Add vendor in Broker Web UI

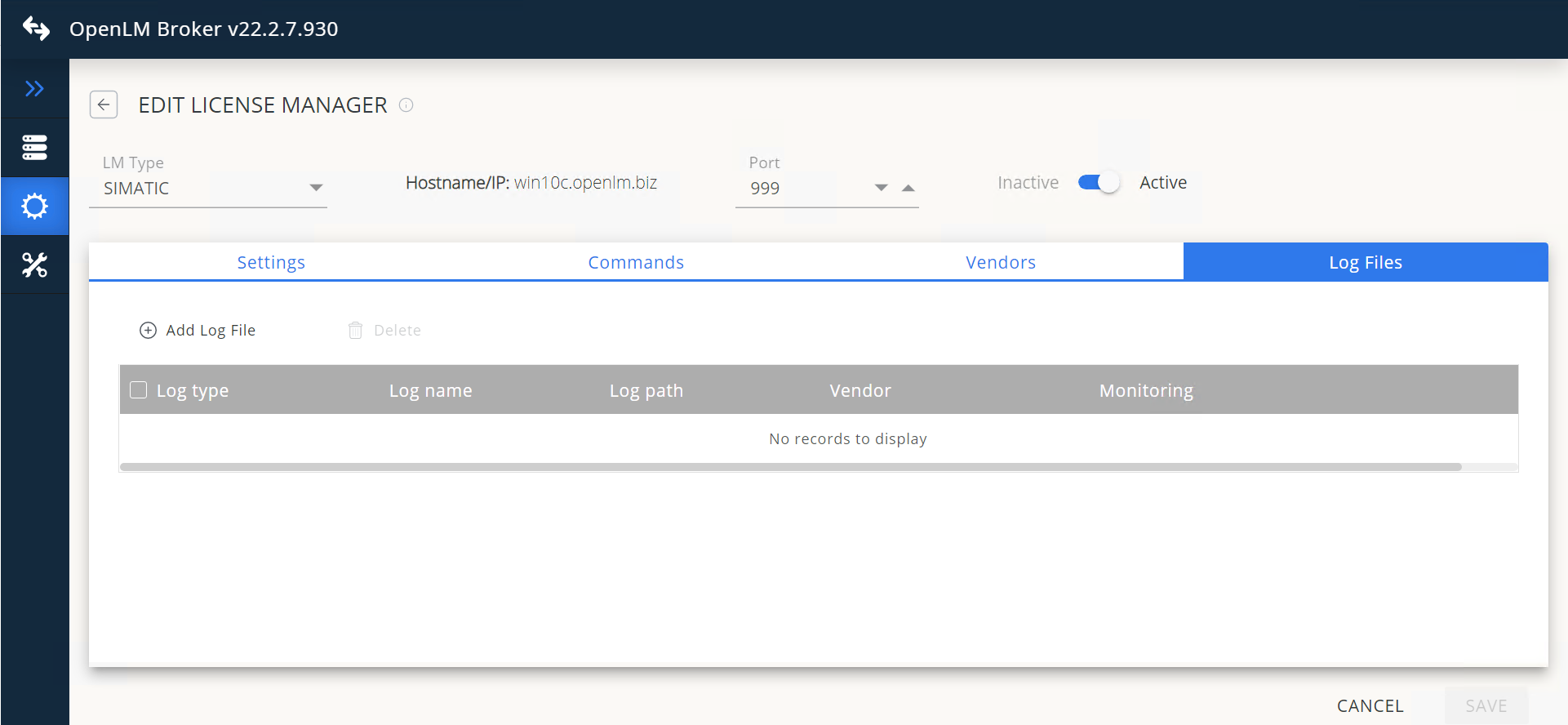

  5. Log Files に移動します。

    Log files tab in Broker Web UI

  6. Add Log File をクリックし、パスを手入力するか拡大鏡アイコンで参照します。

  7. ログファイルを選択して Open をクリックします。

  8. ドロップダウンからベンダー Siemens SIMATIC を選択します。

  9. Continue をクリックします。

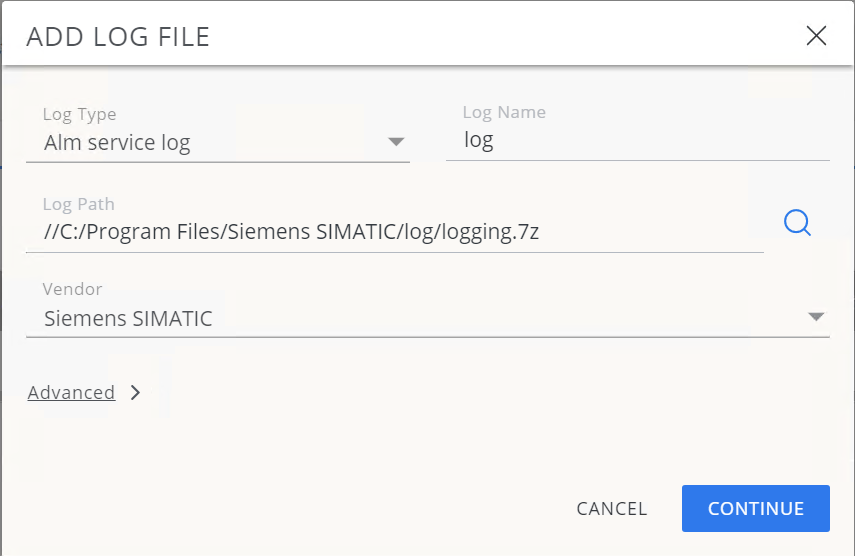

    File explorer pop-up window

  10. Save をクリックします。

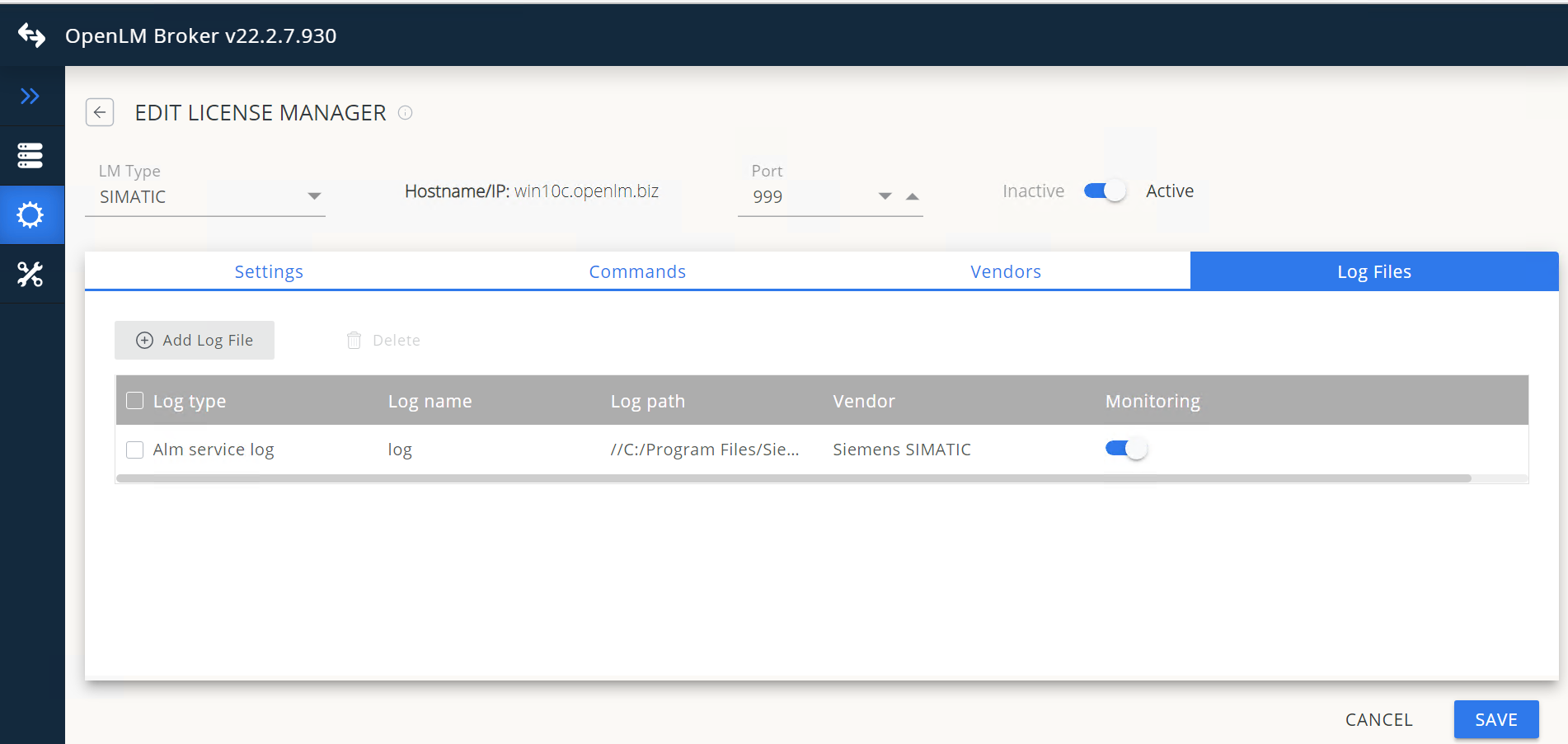

    Save log file path in Broker Web UI

OpenLM Server の設定​

EasyAdmin による自動設定​

上記手順を完了すると、OpenLM Broker が OpenLM Server にデータを送信します。EasyAdmin で設定を承認します:

  1. EasyAdmin を開きます（Windows Start → OpenLM → OpenLM EasyAdmin User Interface）。

  2. License Servers で Siemens SIMATIC License Manager の赤い行をダブルクリックします。

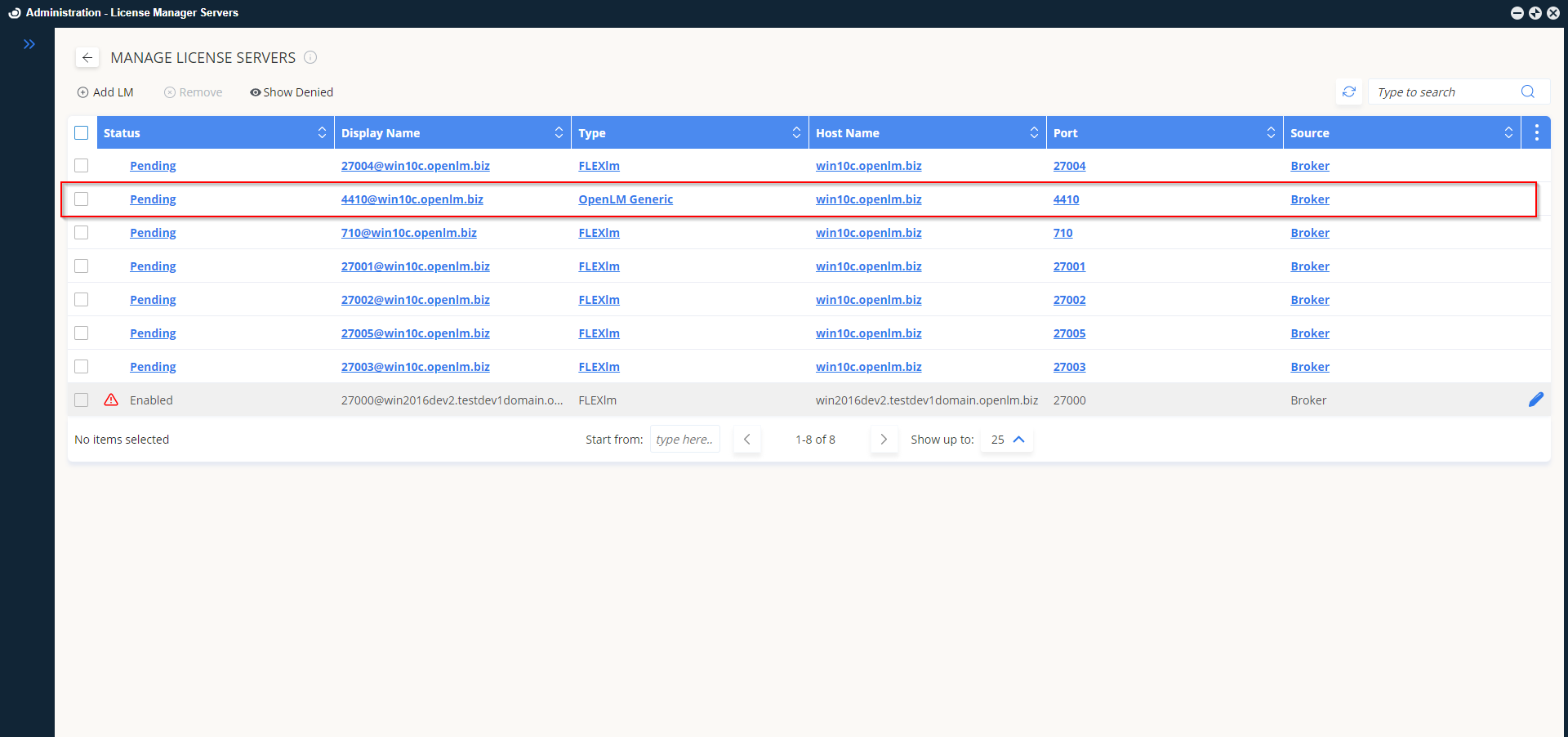

    Pending Siemens SIMATIC license manager in EasyAdmin

  3. 接続名を入力するか既定のままにし、Type を OpenLM Generic のまま Approve をクリックします。

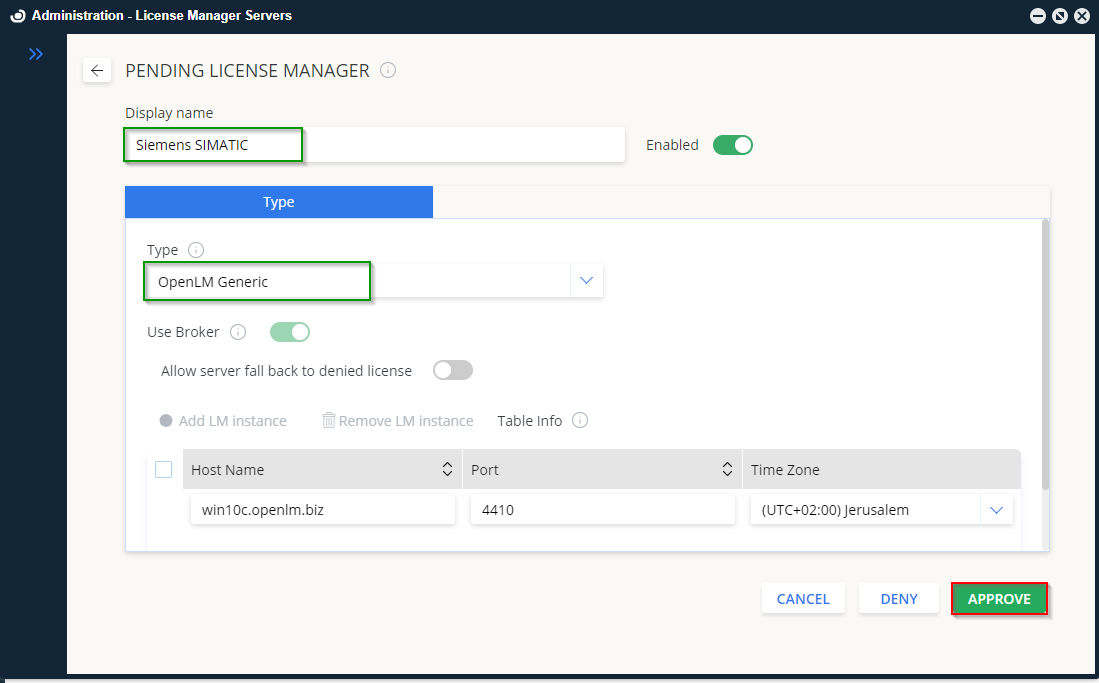

    Approve Siemens SIMATIC license manager in EasyAdmin

追加後、データが解析されて表示されます。緑色の丸アイコンはステータスが有効であることを示します。

Green circle indicates active monitoring

手動設定​

自動設定が失敗した場合は、Siemens SIMATIC License Manager マシン上の OpenLM Broker に OpenLM Server を手動で接続します。

ホスト名とポートは Broker の設定と一致させてください。

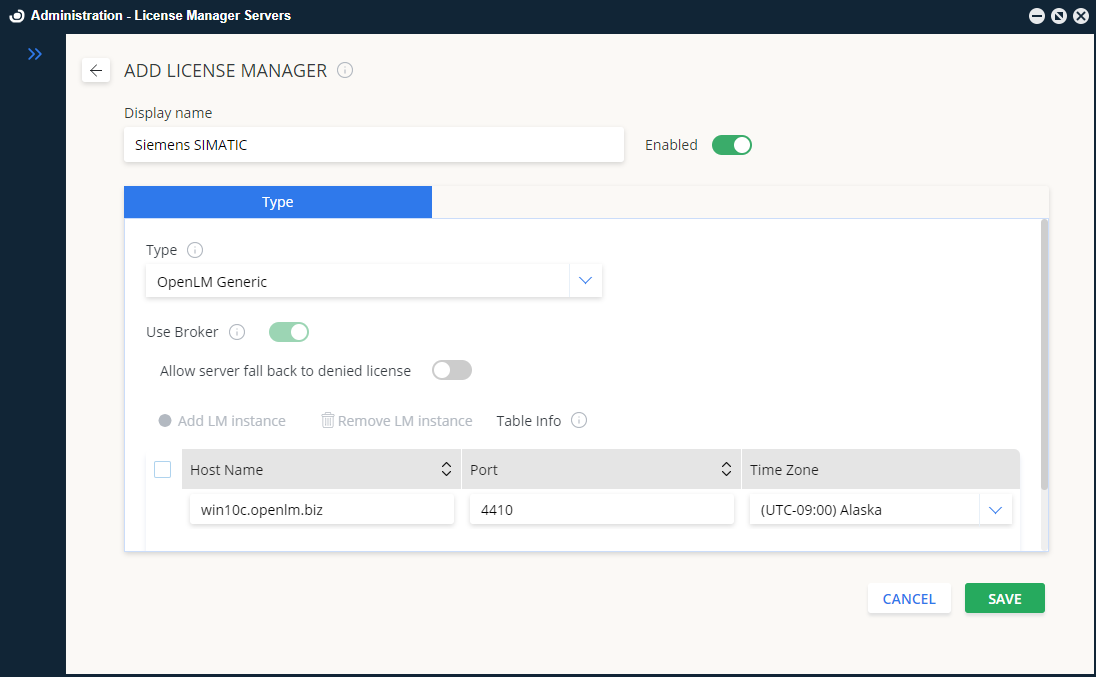

  1. Start → Administration → License Manager Servers に移動します。
  2. Add LM をクリックします。
  3. Type から OpenLM Generic を選択します。
  4. 説明（例: Siemens SIMATIC）を入力します。
  5. ライセンスサーバーの場所に合わせて Time Zone を設定します。
  6. Hostname と Port を入力します。
  7. Is Triad Configuration をオフにします。
  8. Use Broker をオンにします。
  9. Save をクリックします。

Manual Siemens SIMATIC license manager configuration

設定の確認​

  1. ブラウザで EasyAdmin を開きます。
  2. Start → Widgets → License Servers に移動します。
  3. 一覧に Siemens SIMATIC が表示されることを確認します。緑色の丸アイコンは接続が有効であることを示します。

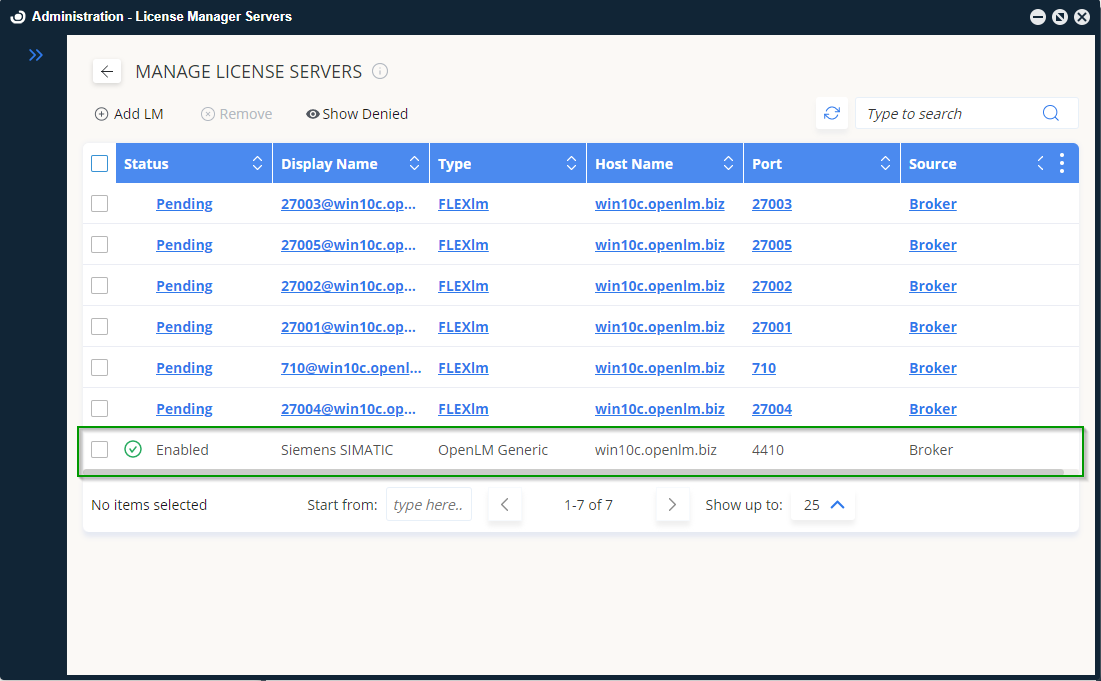

Siemens SIMATIC with active connection

新しい接続の場合、ステータス更新まで最大 3 分かかることがあります。
