Moldex3D

本ガイドでは Moldex3D License Manager を OpenLM で監視し、ライセンス使用状況と統計を取得する方法を説明します。

必要条件

以下をインストールしてください。

1. OpenLM Platform
2. Moldex3D と同じマシンにインストールされた OpenLM Broker v25.x 以降、Broker Hub で承認します。

監視機能

OpenLM Broker で利用できる機能は次のとおりです。

項目	値
レポート解像度	秒
総ライセンス数	取得可
使用状況	取得可
否認	取得可
借用ライセンス	取得可
期限日	取得可
冗長構成	非対応

Broker を使用すると、OpenLM Server との通信をバッファリングし、ライセンスマネージャーサービスのリモート起動／停止も可能になります。

OpenLM Broker の構成

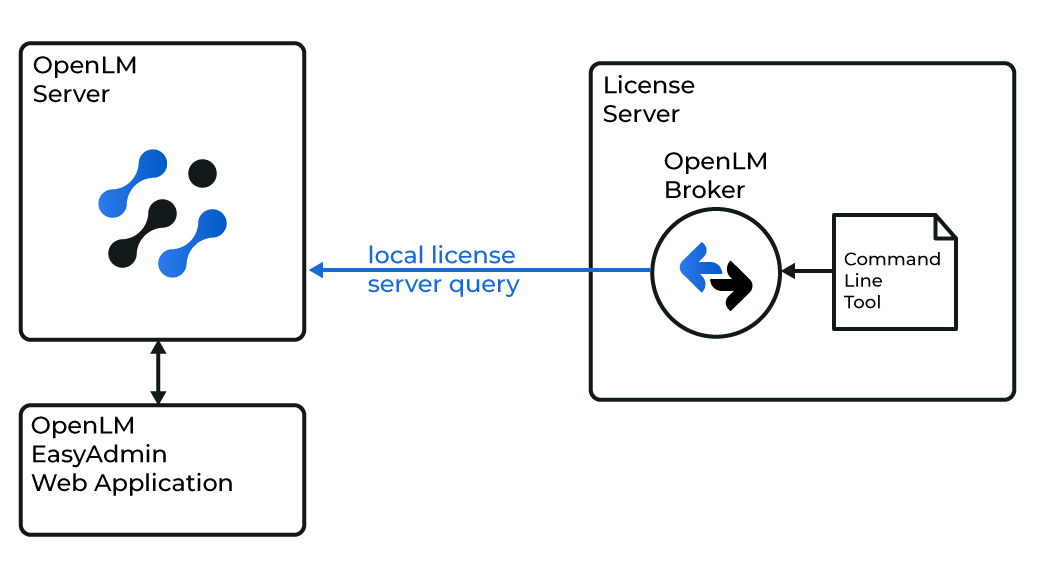

Broker は MDX3DLMUtil ユーティリティを使って Moldex3D をローカルで照会し、得られたデータを OpenLM Server に送ります。

事前に Broker をインストールし、OpenLM Server へレポートするよう構成しておいてください。

Broker の自動検出

1. Broker で Detect をクリックします。



2. Moldex3D サービス（例: Moldex3D-LM Service）が稼働していれば自動で検出・設定されます。

3. 設定後、Restart Broker を選択します。

4. 念のため data_inquiry -> Execute で出力を確認します。

Broker UI での手動構成

1. 最新の Broker をインストールします。

2. http://localhost:5090/ を開きます。

3. License Managers へ移動します。

   • Moldex3D サービスが稼働している場合は Detect をクリックします。

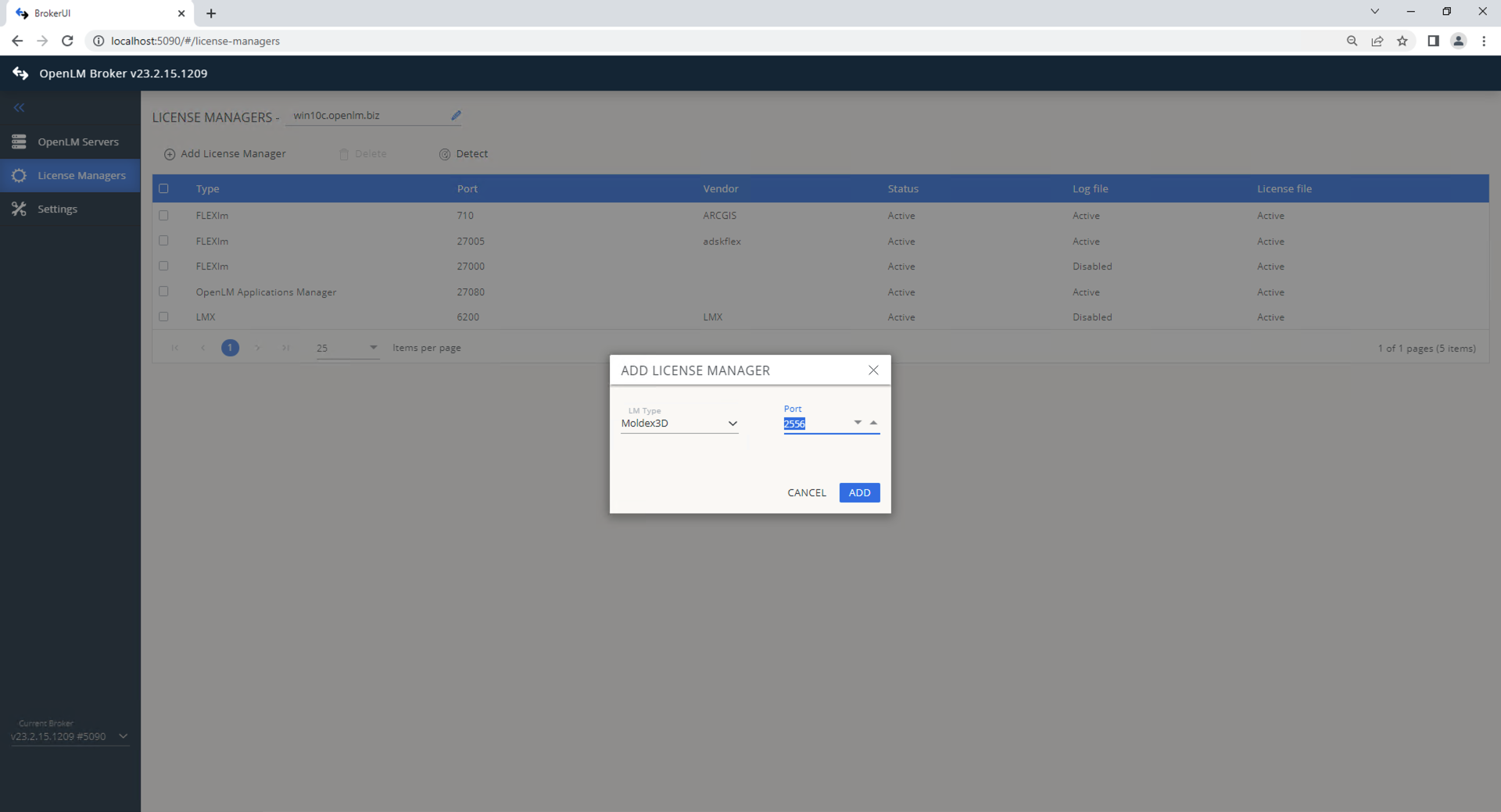

   • 自動検出できない場合は Add License Manager をクリックし、Type で Moldex3D を選択、ポートを入力して Add。



4. Commands で MDX3DLMUtil.exe のパスを設定し、Execute で確認します。

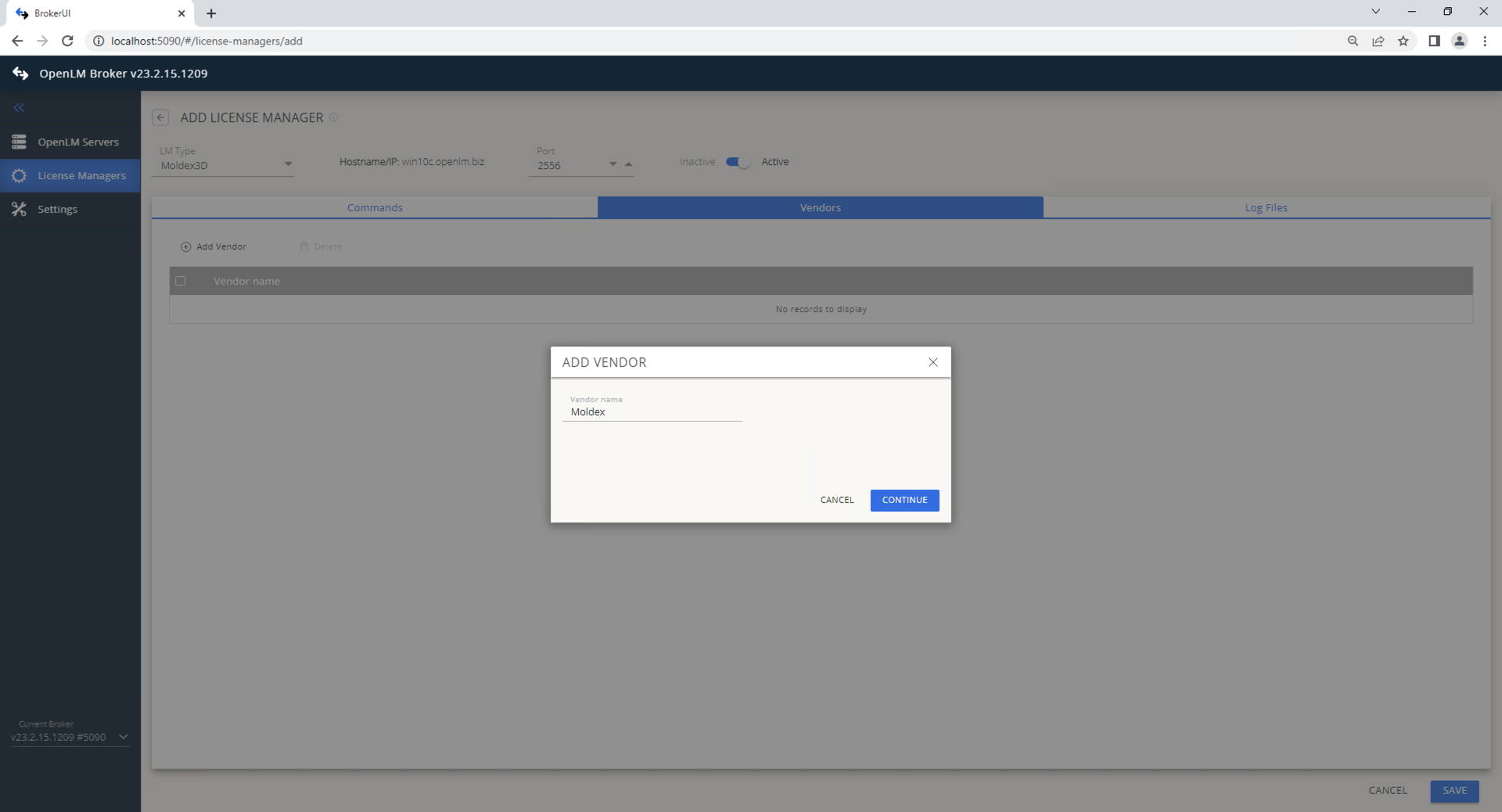

5. Vendors で Add Vendor をクリックし、Moldex3D と入力して Continue。



6. Save をクリックします。

OpenLM Platform の構成

1. OpenLM Platform にログインします。

2. Menu -> License Servers を開きます。



3. 左メニューの Pending Server を選択します。

4. Modelex3D ライセンスマネージャーを選択し、Approve and Merge をクリックします。



5. Menu -> License Servers Live -> Server Statistics を開き、緑ステータスで表示されることを確認します。

新しい接続の場合、ステータスが更新されるまで最大 3 分かかることがあります。
