ProgeCAD

ProgeCAD は AutoCAD 互換の 2D / 3D 設計ソフトウェアで、ネイティブ .dwg 形式のダイレクトモデリングをサポートします。OpenLM は ProgeCAD Network License Manager (NLM) v13.0.18 以降を監視できます。ライセンスサーバーが定期的に出力する XML ファイルを OpenLM が解析し、Web インターフェイス上に使用状況を表示します。

前提条件​

ProgeCAD の監視には次が必要です。

  • OpenLM Platform
  • ProgeCAD と同じマシンにインストールされた OpenLM Broker v25.x 以降

Broker UI での設定​

Broker Web UI を使用する場合は以下の手順に従います。

  1. http://localhost:5090/ を開きます。

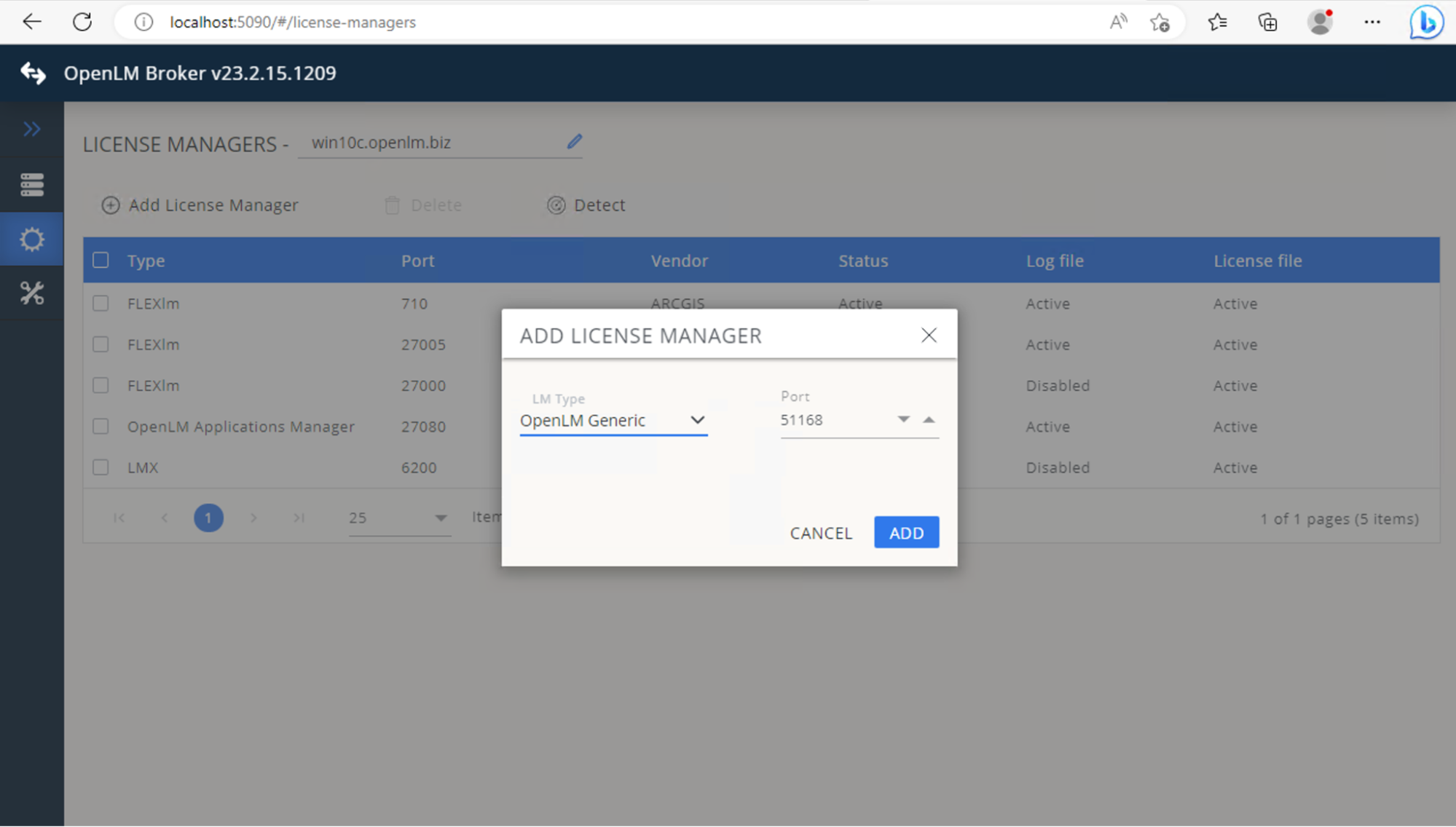

  2. License Managers -> Add License Manager をクリックします。

  3. Type で OpenLM Generic を選択し、ポート（例: 51168）を入力して Add。

    Commands タブでの設定例

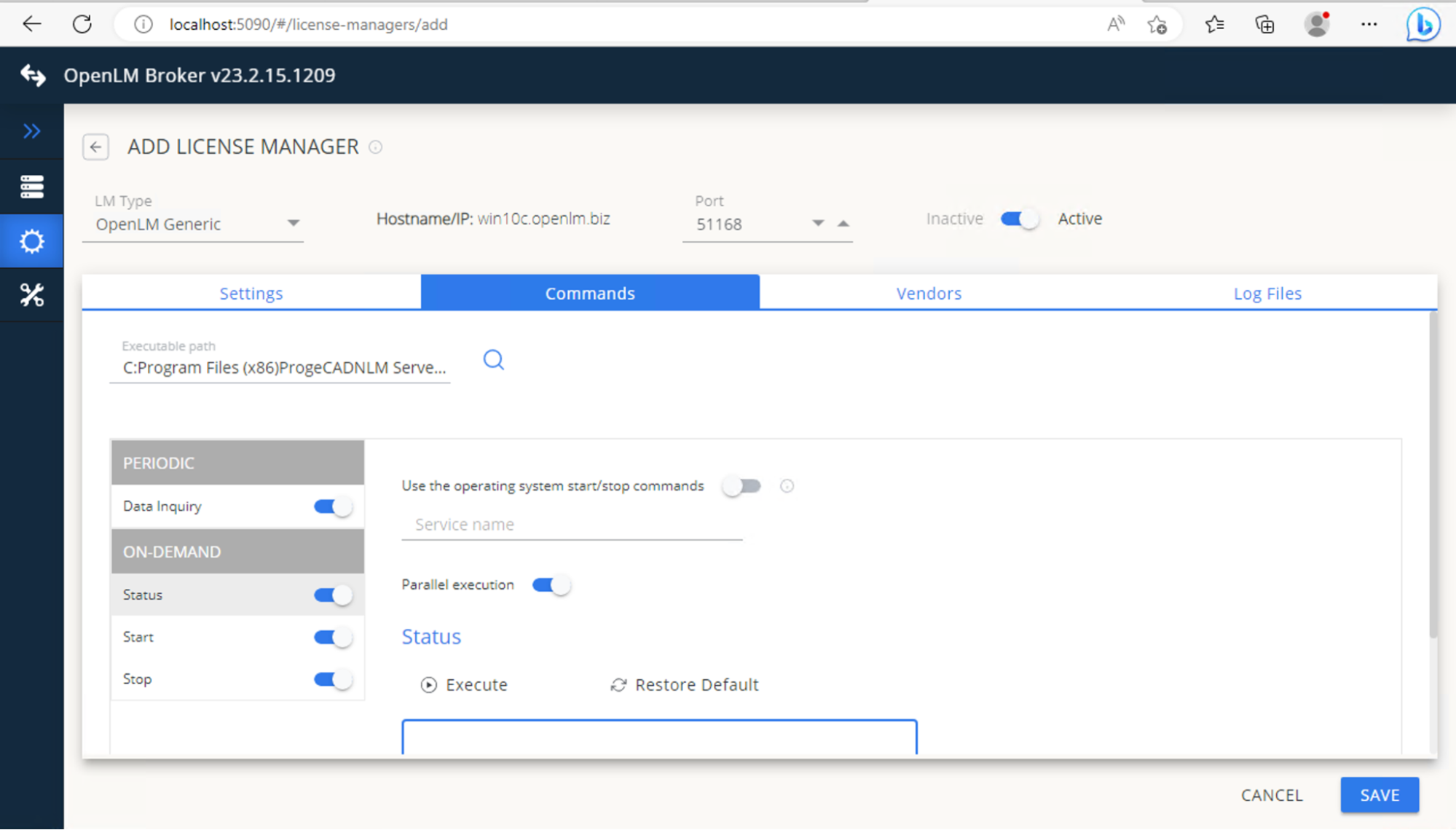

  4. Commands タブを開き、Executable path に次を入力します。

    "<NLMServerMonitor.exe へのフルパス>" /xml

  5. Save をクリックし、Execute で出力を確認します。

    Vendors で ProgeCAD を追加

  6. Vendors タブで Add Vendor をクリックし、ProgeCAD（任意の名称）を入力して Continue -> Save。

OpenLM Platform の構成​

  1. OpenLM Platform にログインします。

  2. Menu -> License Servers を開きます。

    左メニューで Pending Server を選択

  3. 左メニューの Pending Server を選択します。

  4. ProgeCAD ライセンスマネージャーを選択し、Approve and Merge をクリックします。

    設定の検証

  5. Menu -> License Servers Live -> Server Statistics で ProgeCAD が緑のステータスで表示されることを確認します。

新しい接続の場合、ステータスが反映されるまで最大 3 分かかります。
